Inertisierung als Explosionsschutz

Mehr Sicherheit bei der Lagerung von biogenen Festbrennstoffen durch Inertisierung

Aus der schüttgut & Prozess 4/2026

Autor: Achim Rott (Senior Sales Manager robecco GmbH)

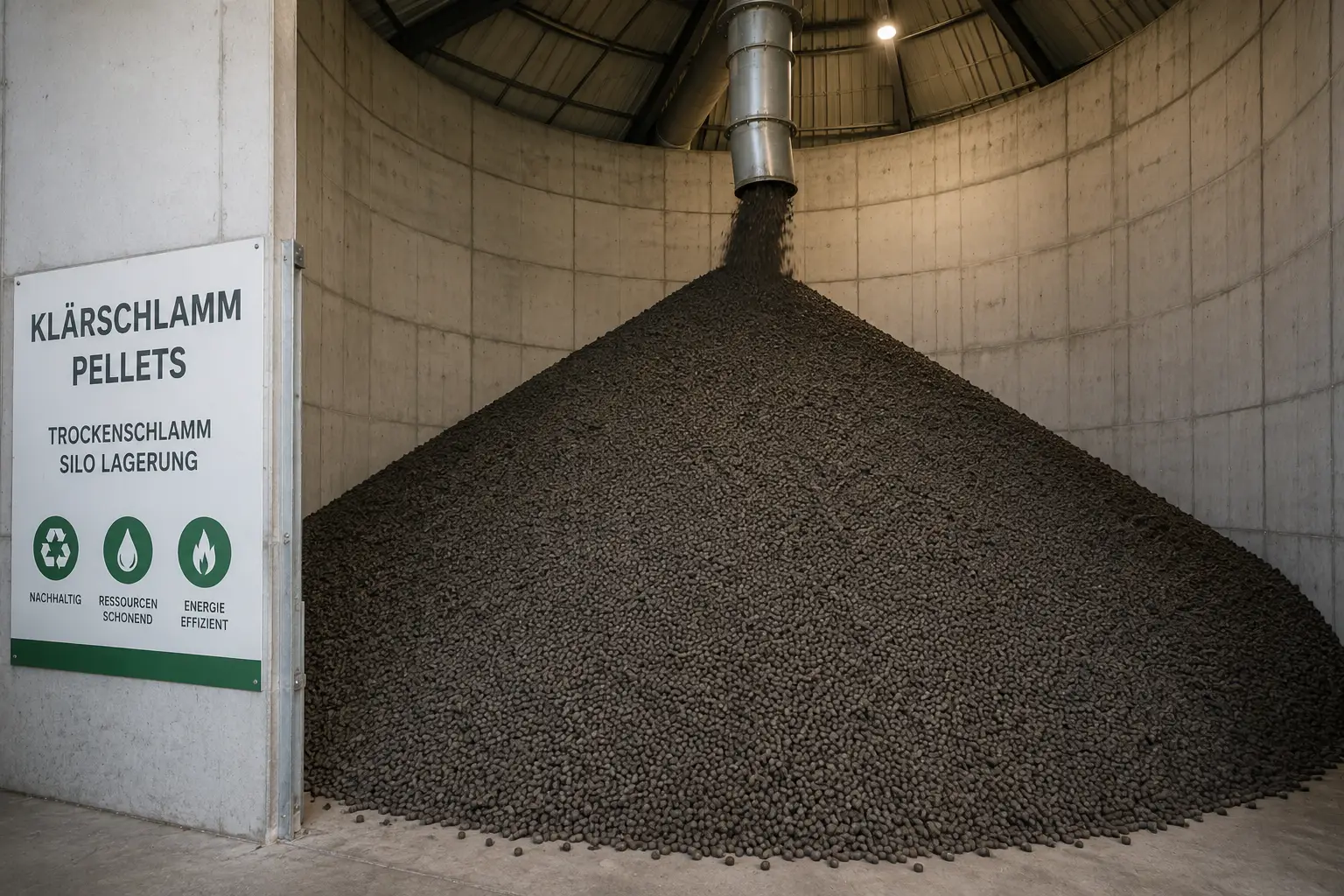

N2- und CO2-Inertisierungsanlagen und Gasanalysensysteme dienen der Verhütung von Schwel- und Glimmbränden oder Staubexplosionen bei der Silolagerung von biogenen Festbrennstoffen wie zum Beispiel Trockenklärschlamm oder Tiermehl. Diese nicht zu unterschätzenden Gefahrenquellen und die damit verbundenen Risiken lassen sich durch Schaffung einer inerten Atmosphäre beherrschen.

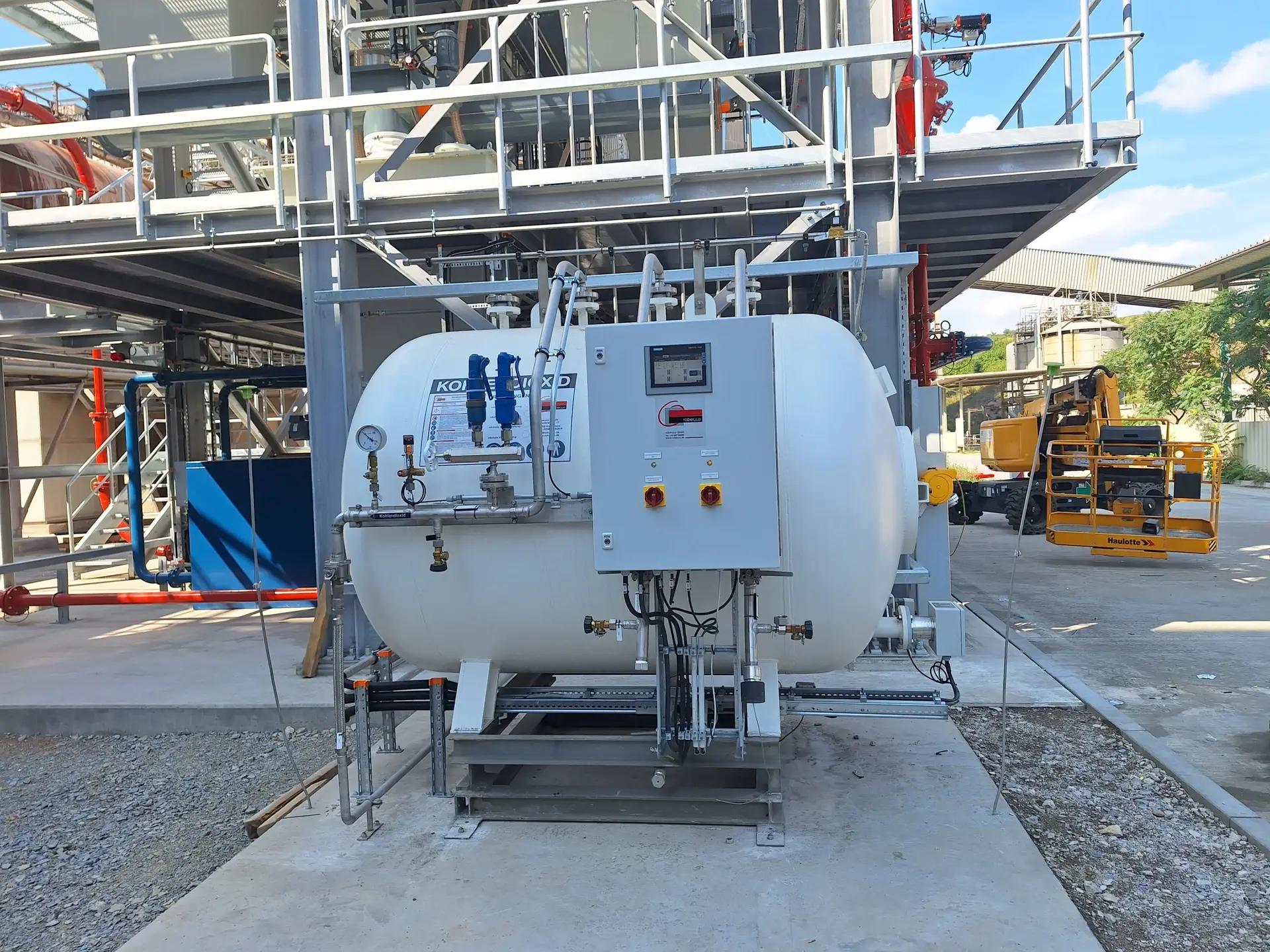

Oberste Priorität hat die Vermeidung von Explosionen, die zu Personenschäden und/oder Sachschäden führen können. Zum Beispiel durch Vermeidung explosionsfähiger Staub- und Luftgemischen mittels Inertisierung. Die Auswahl des Inertgases und der Bevorratung, ob N2-Bündel oder CO2Tank (Bild 1), hängt in erster Linie von der zu schützenden Silogröße und so von der Lagermenge ab. In der Regel ist das die 2- bis 3-fache Menge bezogen auf das Silovolumen.

Inertisierung als Maßnahme des primären Explosionsschutz bedeutet in der Praxis Senkung des Sauerstoffgehaltes in Silos um 2–3 % unter die Sauerstoffgrenzkonzentration (SGK) um eine Staubexplosion zu verhindern. Zum Einsatz kommt die präventive Inertisierung (Misch-Inertisierung) nach dem sogenannten Durchflussverfahren die möglichst über eine intelligente Software automatisch eingeleitet und überwacht werden sollte. In Anbetracht einer zu langen Ansprechzeit und der nicht auszuschließenden Möglichkeit menschlichen Versagens wird eine manuelle Inertisierung in den nachfolgend erwähnten Inertisierungs-Leitsätzen nicht empfohlen.

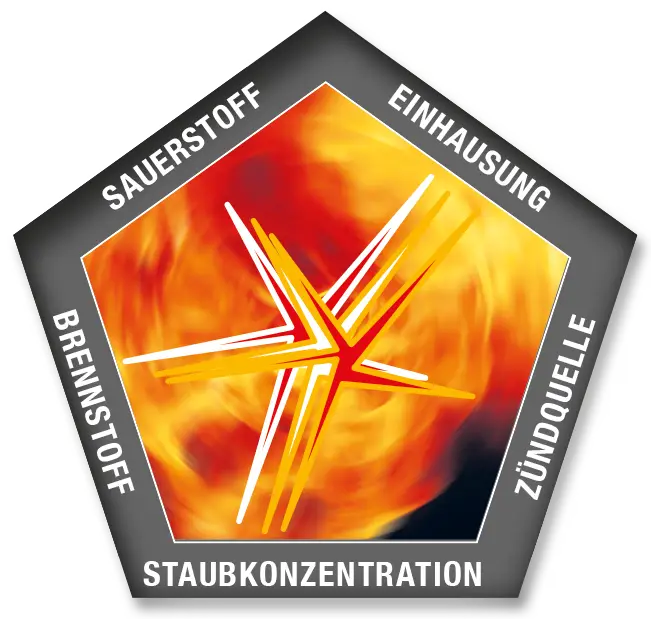

Grundlage der Inertisierung bei brennbaren Stäuben ist das sog. ExplosionsPentagon (Bild 2). Dieses besteht aus 1. Brennstoff, 2. Sauerstoff, 3. Zündquelle, 4. Einhausung (Silo) und 5. zündfähige Staubkonzentration. Um eine Staubexplosion zu verhindern, muss mindestens 1 Gefahrenquelle eliminiert werden. Bei der Inertisierung ist das die Absenkung des Sauerstoffgehaltes unterhalb der SGK.

Um einen Glimmbrand oder Schwelbrand zu ersticken ist der Sauerstoffgehalt weiter auf 2–3 Volumen % abzusenken, hierzu muss in der Regel mehrfach inertisiert werden. Dieser Wert ist dann über Stunden, manchmal Tage, bei großen Siloanlagen aufrechtzuerhalten, bis ein Glimmbrand vollständig erstickt und gelöscht ist. Hierzu sind Maßnahmen der frühzeitigen Erkennung von explosiven Luft-Staubkonzentrationen und Glutnestern notwendig. Wie zum Beispiel durch Kohlenmonoxid- oder CH4-Konzentrationsmessungen und eine Temperaturüberwachung. Die Alarm- und Grenzwerteinstellungen dieser Parameter sollten innerhalb des sogenannten Explosionsschutzdokumentes nach ATEX 1999/92/CE fest definiert werden.

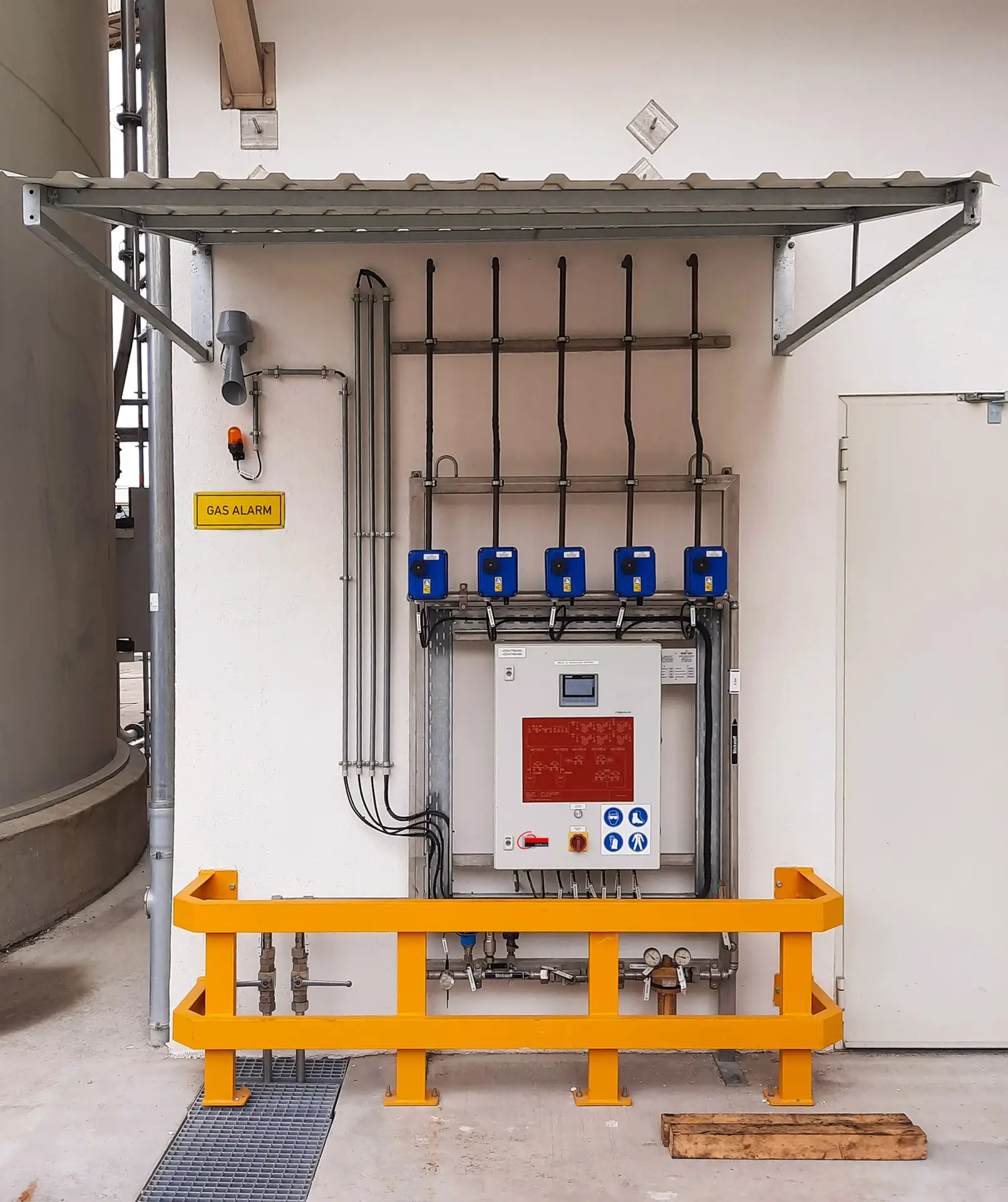

Eine zuverlässige Messung, Überwachung und Auswertung von Schwelbrandgasen wie CO, CH4 sowie eine entsprechende O2-Messung durch extraktive Gasanalysensysteme ist Voraussetzung für eine effektive Inertisierung. Diese erkennt rechtzeitig Gefahrensituationen. (Bild 3)

Zum Explosionsschutz ist die ATEXRichtlinie 2014/34/EU anzuwenden sowie die überarbeiteten Leitsätze für die Inertisierung CEN/TR 15281:2022 sowie die VDI 2263-2. In Ergänzung dazu das Merkblatt DWA-M 379 Klärschlammtrocknung. Alle druckführenden Teile müssen der Europäischen Druckgeräterichtlinie DGR 2014/68/ EU entsprechen.
