Leichtbau-Absperrklappen für industrielle Wiegesysteme

Kundenspezifische Armaturen in DN 400 und DN 500 verbinden ein geringes Gesamtgewicht mit Schüttgutdichtheit und niedrigen Betätigungskräften.

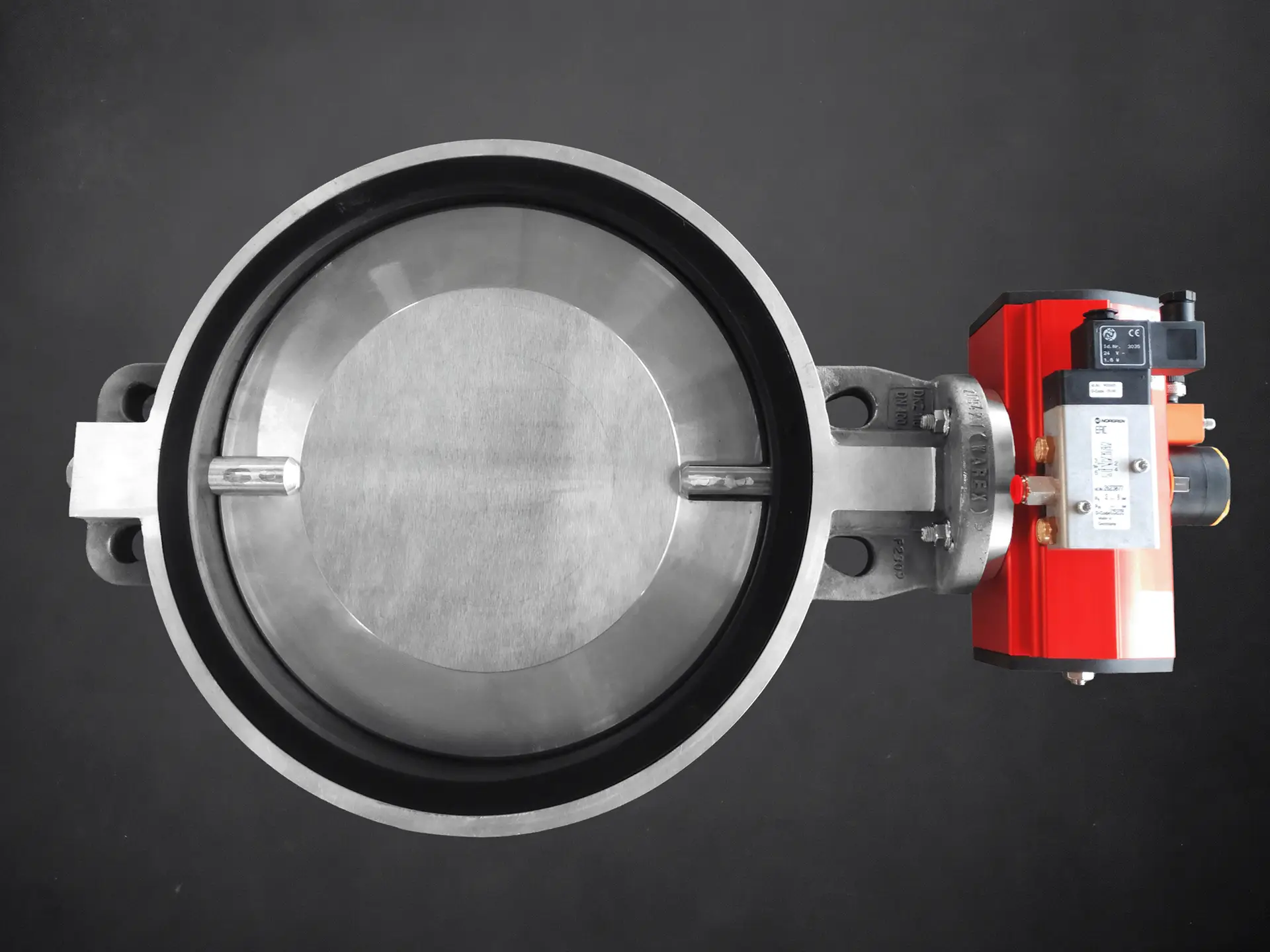

Für den Einsatz in industriellen Wiegesystemen hat die WAREX Valve GmbH zwei besonders leichte Absperrklappen in den Nennweiten DN 400 und DN 500 entwickelt. Die kundenspezifisch ausgeführten Armaturen sind schüttgutdicht und erreichen einschließlich ihres pneumatischen Antriebs Gesamtgewichte von lediglich 22 beziehungsweise 31 Kilogramm.

Ausgangspunkt der Entwicklung war die Anforderung eines Kunden, das Gewicht der in seinem Wiegesystem eingesetzten Komponenten so weit wie möglich zu reduzieren. Gleichzeitig mussten die für die Anwendung erforderliche Dichtheit und eine zuverlässige Betätigung gewährleistet bleiben.

Zum Einsatz kommt ein Rotork-Antrieb der Baugröße RC240. Der kompakte Antrieb wiegt in der gewählten Ausführung lediglich 4,9 Kilogramm und stellt bei einer Luftversorgung von 6 bar ein Drehmoment von rund 300 Newtonmetern bereit.

DN-500-Ausführung wiegt einschließlich Antrieb nur 31 Kilogramm

Die komplette DN-400-Ausführung bringt einschließlich Antrieb lediglich 22 Kilogramm auf die Waage. Bei der größeren DN-500-Ausführung beträgt das Gesamtgewicht 31 Kilogramm.

Damit wiegt die neue DN-500-Sonderausführung rund 50 Prozent weniger als eine reguläre WAREX-Armatur des Typs DKZ 110 in derselben Nennweite. Gegenüber einer konventionellen Graugussausführung mit einem Gewicht von bis zu rund 150 Kilogramm beträgt die Einsparung nach Angaben des Unternehmens annähernd 80 Prozent.

Das reduzierte Gesamtgewicht erleichtert Montage und Handhabung und verringert zugleich die Belastung der umgebenden Anlagenkonstruktion. Insbesondere bei Wiegesystemen, mobilen Anlagenkomponenten und Anwendungen mit begrenztem Bauraum bietet die kompakte Ausführung damit deutliche konstruktive Vorteile.

Mit der Entwicklung unterstreicht WAREX seine Kompetenz bei kundenspezifischen Armaturenlösungen. Neben standardisierten Industriearmaturen entwickelt das Unternehmen in Senden Sonderausführungen, die gezielt an die konstruktiven und prozesstechnischen Anforderungen der jeweiligen Anwendung angepasst werden.

Über WAREX Valve GmbH
Sitz in Senden entwickelt und fertigt Absperr- und Regelklappen für industrielle Prozessanwendungen. Das Produktprogramm umfasst Standardarmaturen ebenso wie kundenspezifisch entwickelte Sonderlösungen.
