Damit das Band sicher läuft und läuft
Heavy-duty-Schaltgeräte auf der POWTECH TECHNOPHARM
Aus der Schüttgut & Prozess 4/2025
Autor: Dipl.-Ing. Rainer Lumme, Produktmanager Ex and Extreme Applications, steute Technologies GmbH & Co. KG
Schieflauf, Bandriss oder Gefährdung von Personen: An Schüttgut-Förderanlagen gibt es mehrere potenzielle Risiken, die der Anwender im Griff haben sollte. Auf der POWTECH zeigt steute, wie das mit hoher Effizienz gelingt und welche Innovationen der Anwender hier nutzen kann.
Es läuft und läuft und läuft: Das ist der Idealzustand eines Förderbandes, z. B. in einem Gewinnungsbetrieb oder bei der industriellen Verarbeitung von Schüttgütern. Eine robuste und anwendungsgerechte Konstruktion schafft dafür die Voraussetzung, ebenso konstante Pflege der (Gurt-)Förderanlage. Aber auch die Schaltgeräte am Förderband beeinflussen die Arbeits- und Betriebssicherheit rund um die Förderanlage. Hier gibt es mehrere „klassische“ Bauformen und Aufgabenbereiche für Heavy-Duty-Schaltgeräte. Auf der POWTECH TECHNOPHARM wird der steute-Geschäftsbereich Controltec diese Geräte an einem Demonstrator vorstellen und auch Neuheiten präsentieren.
Verlängerter Not-Aus für die Sicherheit an Förderbändern

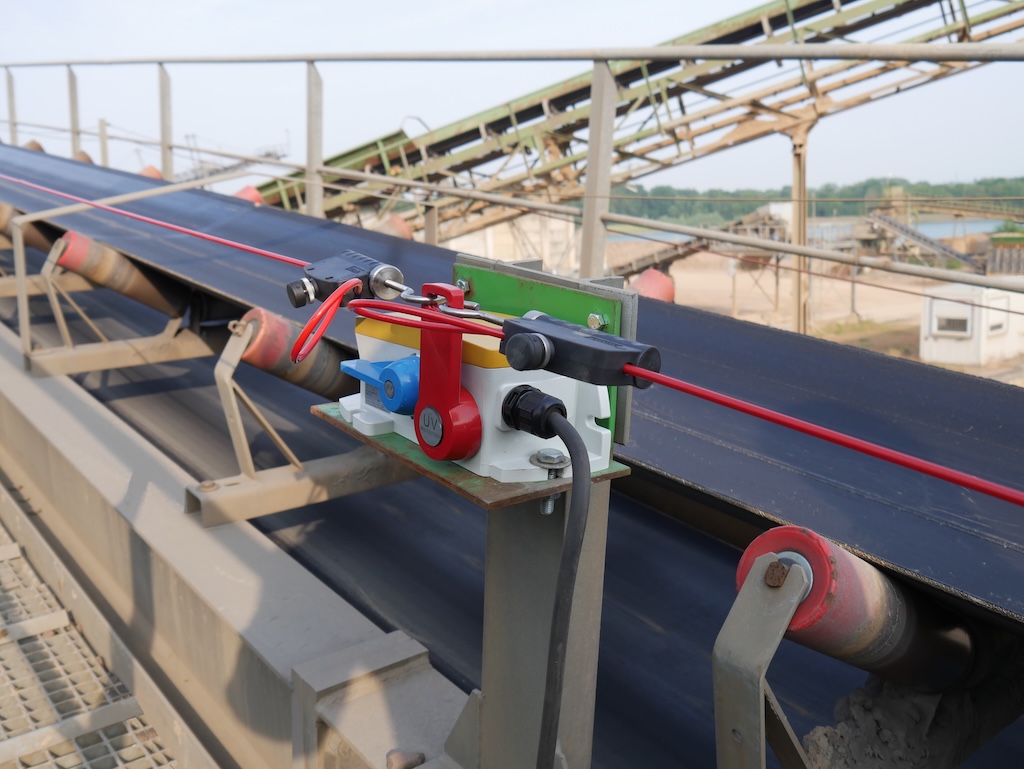

Der „Klassiker“ ist hier das Not-Aus-Schaltgerät, mit dem das Personal im Notfall das Band sicherheitsgerichtet (d. h. nach den Anforderungen der Normen, die unter der Maschinenrichtlinie gelistet sind) zum Stillstand bringen kann. Diese Aufgabe übernehmen Seilzug-Notschalter wie die Baureihe ZS 92 S, die von Grund auf für extreme Anwendungsbereiche z. B. in Steinbrüchen, Kieswerken und im Übertagebergbau wurde. Das ist schon auf den ersten Blick am Gehäuse erkennbar: Zur Auswahl stehen ein robustes Aluminium-Druckgussgehäuse und alternativ ein schlagfestes Duroplastgehäuse. Trotz des Heavy-Duty-Designs sind die Auslösekräfte und ‑wege für die Betätigung der Not-Aus-Funktion sehr gering. Das erleichtert die Bedienung des Sicherheits-Schaltgerätes und führt dazu, dass alle einschlägigen internationalen Normen (z. B. zu Not-Aus-Schaltgeräten, Seilzug-Notschaltern und zur Sicherheit von Stetigförderern) zuverlässig erfüllt werden.
„Einer für alle“: Flexibles Setting
Dass sich der ZS 92 S im Markt gut etabliert hat, ist auch in seiner Flexibilität begründet: Der Seilzug-Not- schalter kann in verschiedenen „Set- tings“ für die Einstellung von Auslö- sehebel und Entriegelung ausgeliefert werden. Damit lässt er sich in nahezu jeder denkbaren Gebrauchslage installieren und erstmals auch an der Rückfront montieren. Die 2 eingebauten Schalteinsätze gibt es in unterschiedlichen Kontaktvarianten, wie 2 Öffner/2 Schließer oder 3 Öffner/1 Schließer.
Der ZS 92 S eignet sich auch für widrige Umgebungsbedingungen bei Temperaturen von –40 bis +85 °C – bei Seillängen von maximal 2 × 100 m. Zu den Optionen gehören eine LED-Meldeleuchte und der Einbau und Anschluss eines Sicherheits-Eingangsmoduls für das „Dupline Safe“-Sicherheitsbussystem von Gavazzi.
Selbstverständlich stehen Versionen in Staub-Ex-Ausführung zur Verfügung, und es gibt auch kompaktere, aber ebenso robuste Seilzug-Notschalter für kleinere Förderanlagen. Sie werden ebenfalls auf der POWTECH TECHNOPHARM gezeigt.
Bandschieflauf: Nur nicht aus der Balance geraten
Ebenso üblich und auf derselben Geräteplattform realisierbar sind Bandschieflaufschalter, die bei der ZS-92-Serie als ZS 92 SR bezeichnet werden. Ihr Betätigungshebel detektiert einen außermittigen Lauf des Bandes, der z. B. bei ungleichmäßiger Beladung entstehen kann. In diesem Fall veranlasst der Schalter – je nach Art der Einbindung in die Steuerung – den Stopp der Bandanlage oder eine vorherige Warnmeldung oder Korrektur des Bandlaufs. So kann der Betreiber Bandstillstände vermeiden, die bei Schieflauf durchaus lange dauern können und hohen Arbeitsaufwand erfordern, wenn das Band vor dem Wiederanlauf teilweise entleert werden muss.
Schieflauf erkennen – und per Funk melden

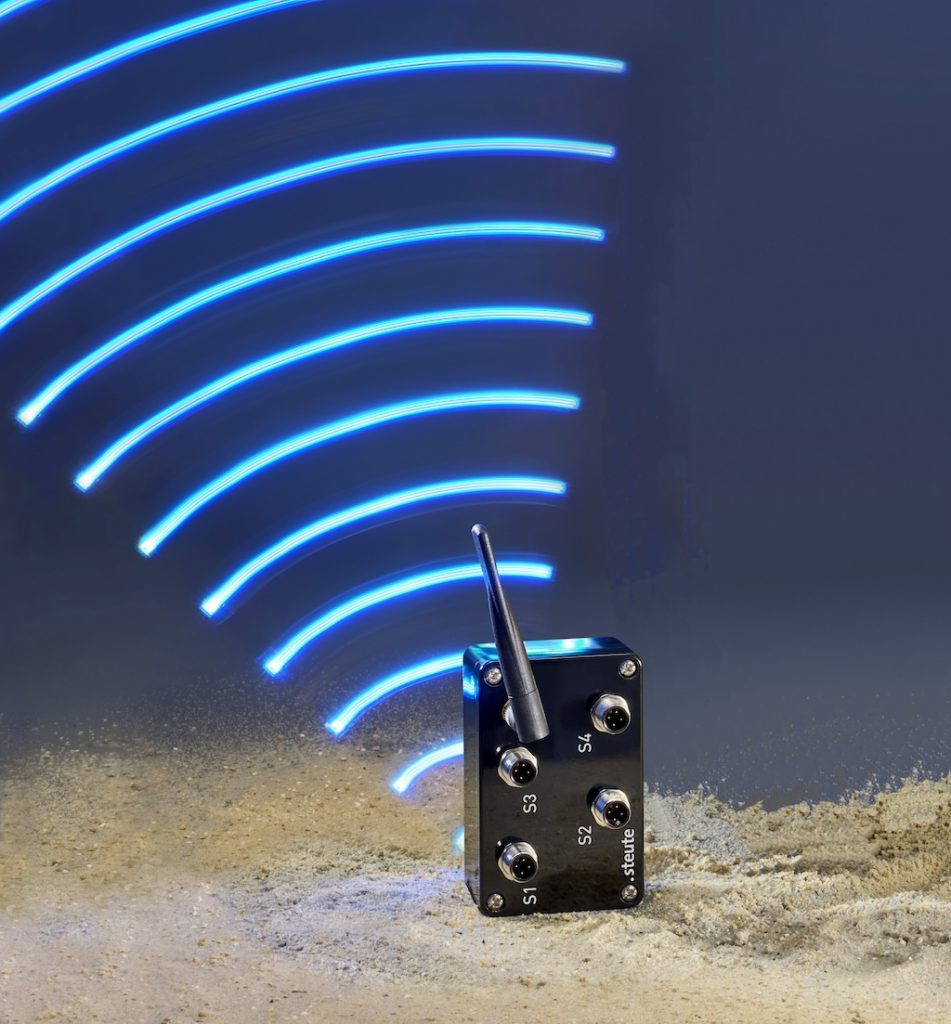

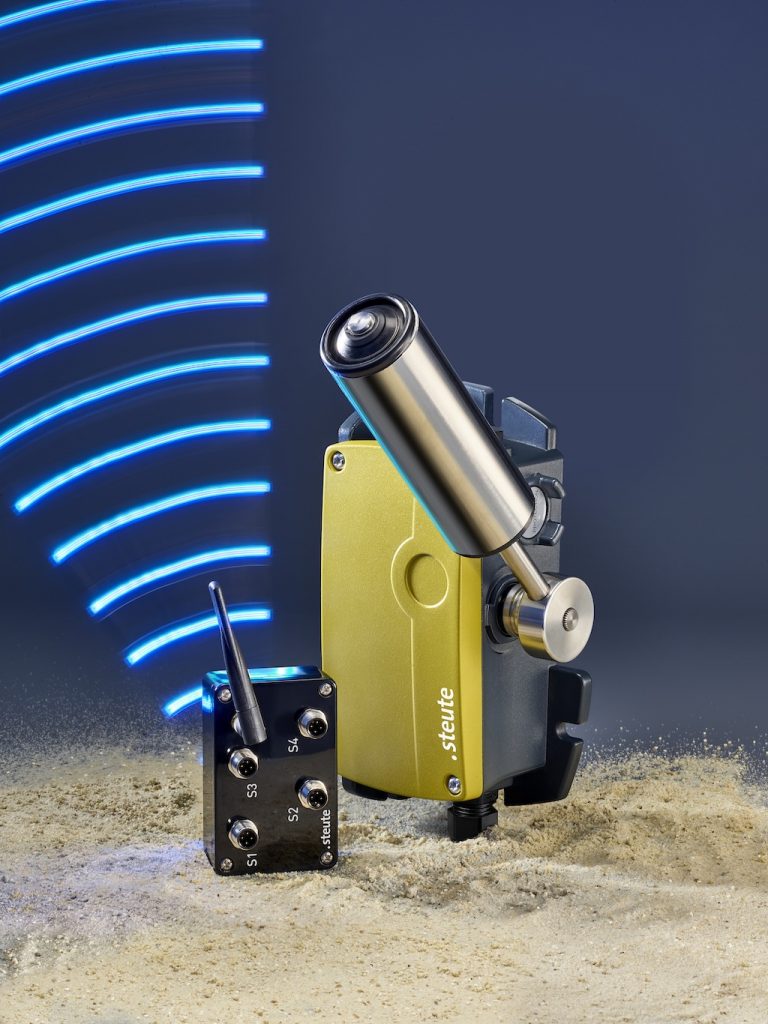

Um diese Funktion aus Anwendersicht einfacher realisieren zu können, hat steute den Bandschieflaufschalter ZS 92 SR mit dem Funkmodul RF I/O kombiniert. So entfällt die leitungsgebundene Signalübertragung, die gerade bei Nachrüstungen oder Anlagenerweiterungen sehr aufwendig sein kann. Dabei wird das bewährte, von steute entwickelte Funkprotokoll sWave genutzt.
Konkret sieht diese Lösung so aus, dass der Standard-Bandschieflaufschalter mit dem separaten RF/IO-Modul verbunden wird. Diese Sendeeinheit leitet die vom Schalter kommenden Signale per sWave® an einen Funk-Empfänger weiter – zuverlässig, ohne Leitung, auf Distanzen bis rund 400 Metern im Freifeld. Bei größeren Entfernungen kann der Anwender zusätzliche Repeater installieren.
An jedes RF/IO-Modul können zwei Bandschieflaufschalter angeschlossen werden. Und jedes Schaltgerät überträgt per Funk ein zweistufiges Signal. Das erste kann z. B. als Warnsignal dienen, das zweite veranlasst dann die Abschaltung der Förderanlage. Kürzlich hat steute die ersten Funk-Bandschieflaufschalter dieser Bauart in einem ostwestfälischen Kieswerk installiert. Der bisherige Probebetrieb läuft problemlos.
Bandriss-Überwachung für Gurtförderanlagen
Neu im Programm. Neben dem Schieflauf gibt es bei Gurtförderanlagen eine weitere Unregelmäßigkeit, die ebenfalls frühzeitig erkannt werden sollte: einen Bandriss, der z. B. durch spitze oder scharfkantige Metallteile im Fördergut verursacht werden kann. Ein neues Bandriss-Überwachungssystem, das steute am Messestand zeigen wird, kann solche Risse frühzeitig erkennen und bringt das Band zum kontrollierten Halt.

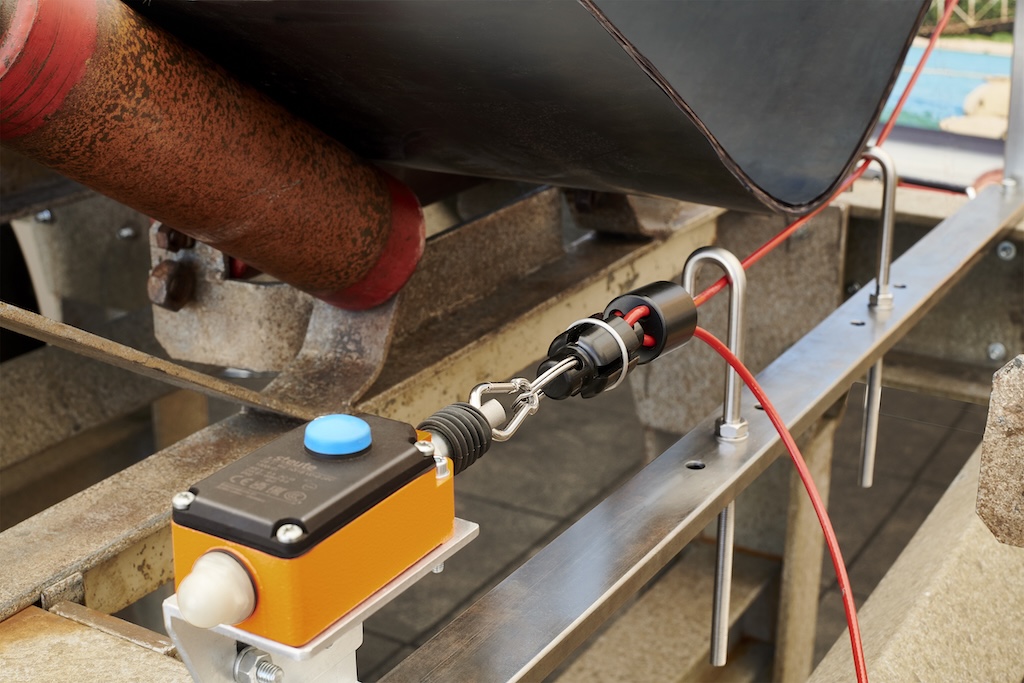

Unterhalb des Förderbandes und quer zur Förderrichtung wird ein kurzes Seil gespannt, dessen Spannung von einem kompakten Seilzugschalter der Serie ZS 71 überwacht wird. Wenn ein Fremdkörper oder Schüttgut einen Riss im Band verursacht und das Band durchdringt, wird das Seil mitgezogen oder niedergedrückt und der Seilzugschalter ausgelöst. Dieser sendet ein Signal an die Anlagensteuerung, die einen sofortigen Stopp der Förderanlage veranlasst und somit weitere Schäden verhindert. Eine miniaturisierte Sicherheits-Abreißkupplung trennt den Schalter in diesem Fall vom Seilsystem – so wird eine Beschädigung des Schalters vermieden.
Einfache Montage am Gurtförderer
Das System wird am besten unmittelbar nach Auf- oder Übergabestellen angebracht und lässt sich einfach in die Fördertechnik integrieren. Nach der Beseitigung des Fremdkörpers und ggf. einer Reparatur des Bandes kann der Anwender die Bandrissüberwachung einfach durch das Verbinden der Sicherheitskupplung und Betätigen des Reset-Tasters wieder aktivieren und das Band starten. Dieses neue Überwachungssystem kann auch in beengten Einbausituationen montiert werden. Je nach Anwendungsbedingungen erfolgt die Überwachung durch ein System (mit zwei Seilumlenkungen) oder zwei parallel montierte Systeme (mit jeweils einer Seilumlenkung).
Robuste Schaltgeräte für Maschinen- und Personensicherheit
Die hier beschriebenen robusten Schaltgeräte aus dem „Extreme“-Programm wird steute auf der POWTECH TECHNOPHARM 2025 an einem Demonstrator, d. h. einem Gurtförderband, vorstellen. An einem weiteren Demonstrator werden etwas filigranere Schaltgeräte vorgestellt, die an Maschinen und Anlagen der Schüttguttechnik zum Einsatz kommen und insbesondere die Maschinensicherheit adressieren. Diese Modelle zeigen verschiedene Arten der Schutztürüberwachung, alle in staub- oder gasexplosionsgeschützter Ausführung.

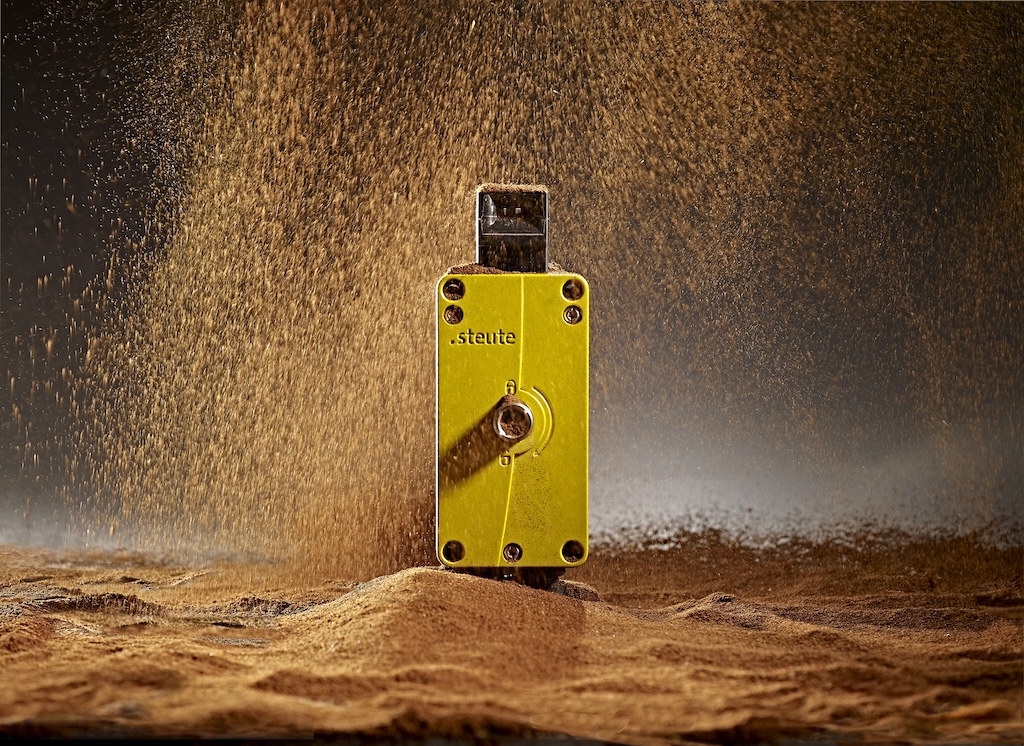

Dazu gehören elektromechanische Sicherheitsschalter und berührungslos wirkende Sicherheitssensoren. Ebenfalls vorgestellt werden Ex-Sicherheitszuhaltungen, als neueste Baureihe die STM 515, die auch in einer „Extreme“-Version für den Einsatz unter widrigen Umgebungsbedingungen verfügbar ist.
